Дроссель дифференциального режима

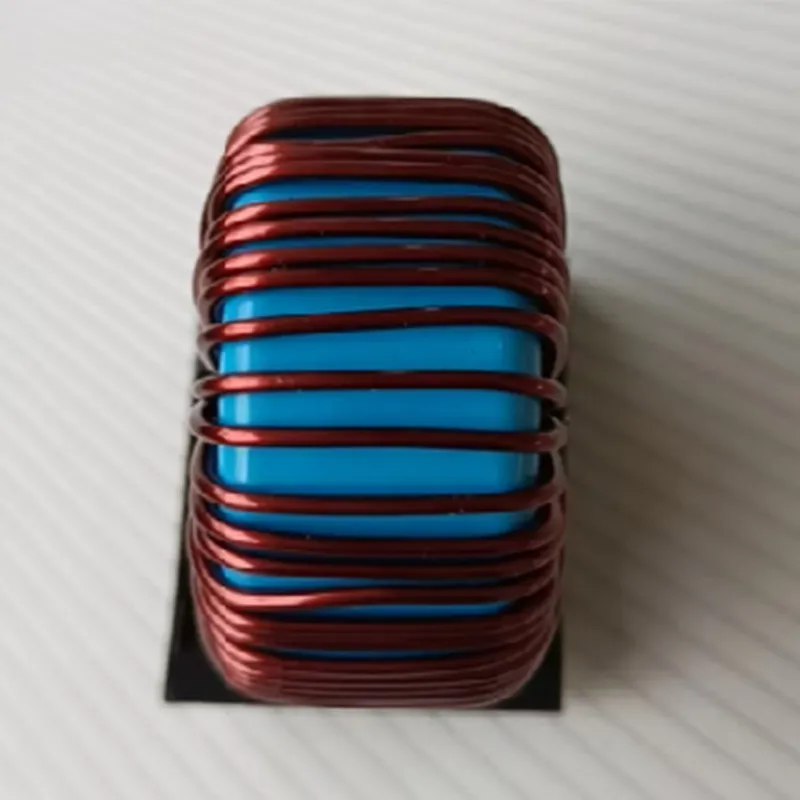

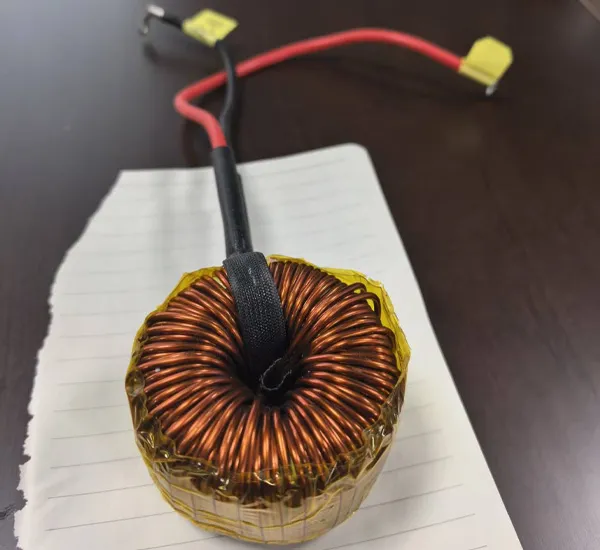

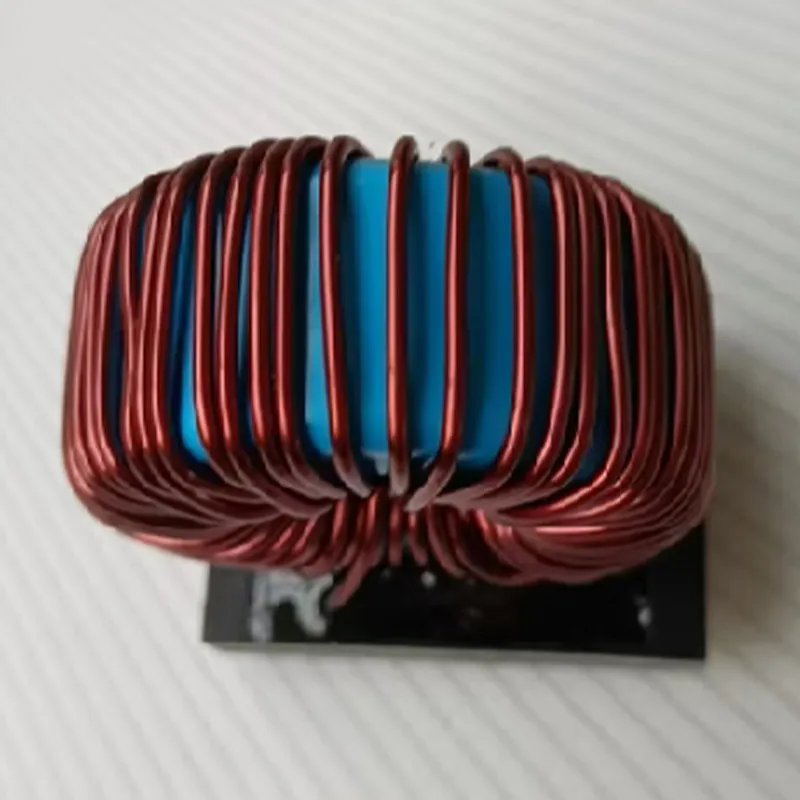

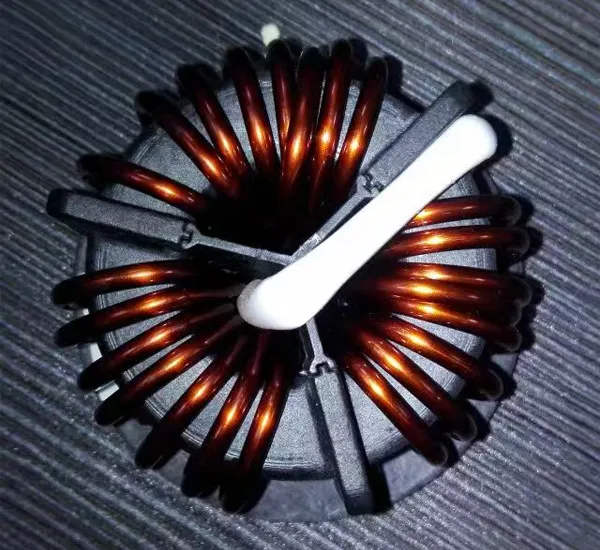

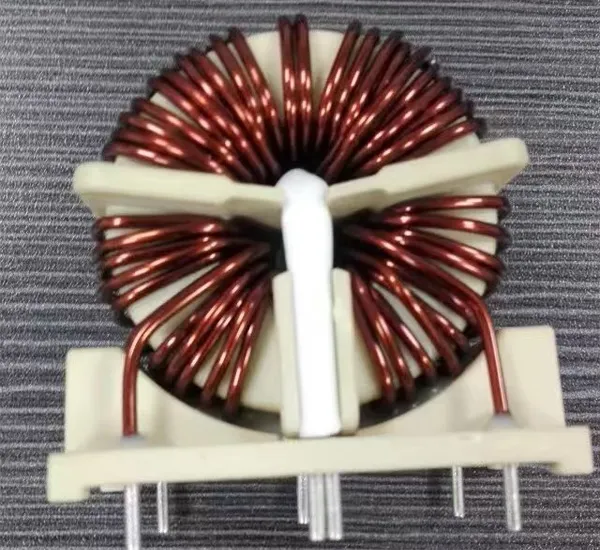

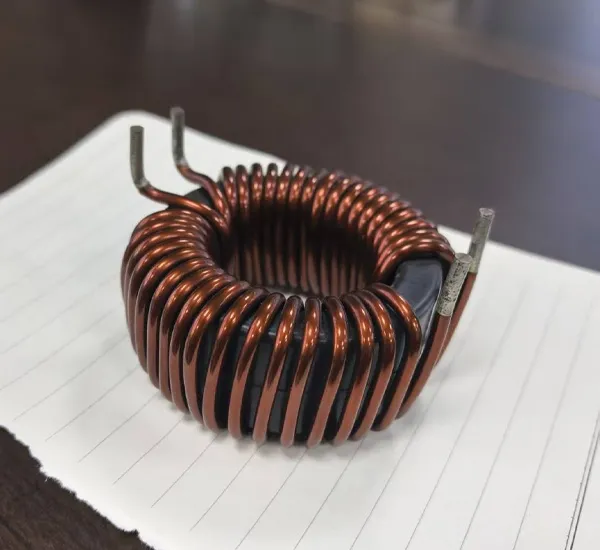

Данный элемент представляет собой дроссель дифференциального режима на магнитном кольце из сплава железо-кремний-алюминий и относится к категории высокочастотных силовых дросселей.
Описание
маркер
Описание продукта
Спецификация изделия: Дроссель синфазных помех
Модель: Железо-кремний-алюминий
Цена: Включая НДС, в китайских юанях (CNY):
Данный элемент представляет собой дроссель дифференциального режима на магнитном кольце из сплава железо-кремний-алюминий и относится к категории высокочастотных силовых дросселей.
Ключевые характеристики конструкции
-Материалы: Магнитопровод из сплава железо-кремний-алюминий (85% Fe + 9% Si + 6% Al); обмотка выполнена эмалированным медным проводом.
-Конструкция: Тороидальный магнитопровод с плотной намоткой медного провода. Оснащен съёмным штыревым основанием для удобной пайки на печатную плату (PCB).
Основные эксплуатационные свойства
Электрические параметры:
-Высокая плотность потока насыщения (около 1,0 Тл), способность выдерживать большие токи (обычно десятки ампер).
-Низкие магнитные потери на высоких частотах (10 кГц – 1 МГц), что делает изделие подходящим для ВЧ-применений, таких как импульсные источники питания.
-Высокая эффективность подавления синфазных помех, способность фильтрации синфазных помех в цепи.
-Практические преимущества: Малые габариты, высокая устойчивость к постоянному подмагничиванию, низкий уровень рабочего шума.
Типовые области применения
Основное применение:
-Цепи коррекции коэффициента мощности (PFC) и выходные фильтры в импульсных источниках питания.
-LC-фильтры в оборудовании для новых источников энергии (солнечные инверторы, бортовые зарядные устройства для электромобилей).
-Подавление электромагнитных помех в промышленных источниках питания, ИБП (UPS), частотных преобразователях.
