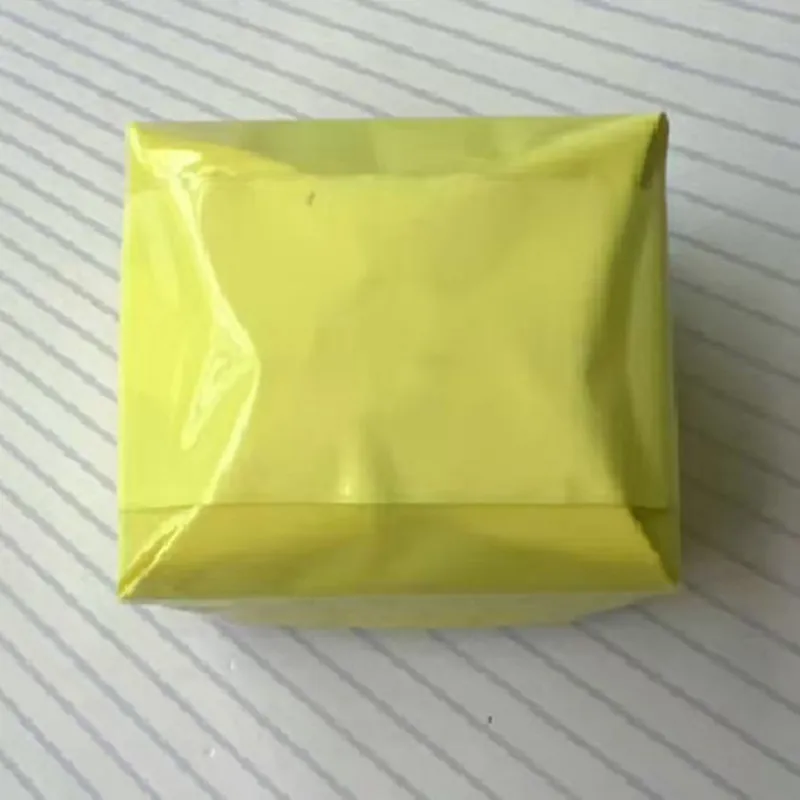

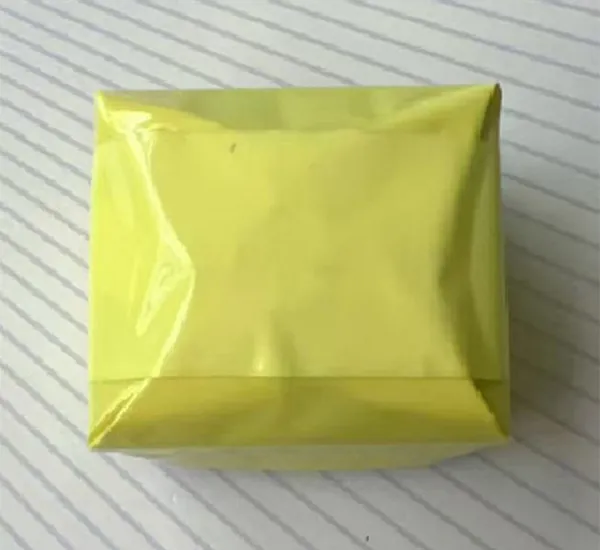

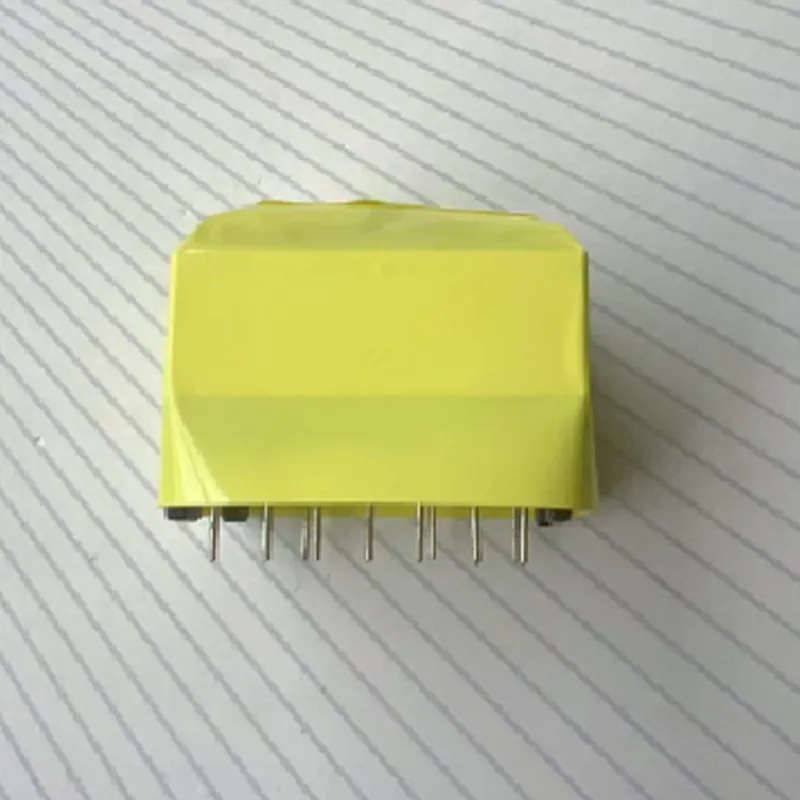

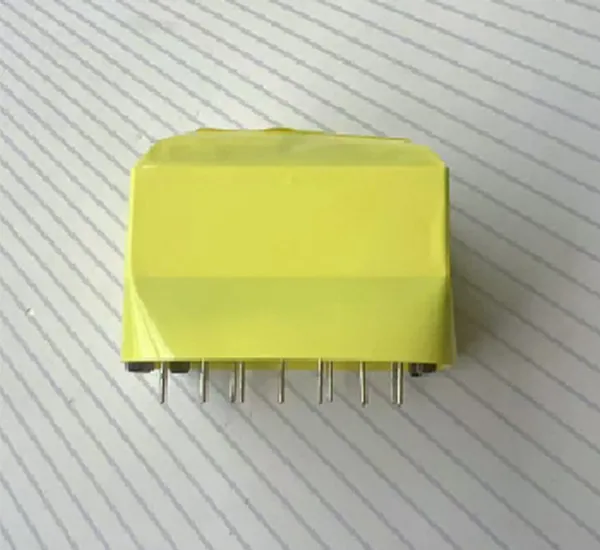

Трансформатор EE40
Трансформатор EE40 представляет собой высокочастотный трансформатор серии EE, часто используемый в качестве ключевого компонента импульсных источников питания для применений средней и большой мощности.
Описание
маркер
Описание продукта
Спецификация изделия: Трансформатор EE40
Модель: EE40
Цена: Включая НДС, в китайских юанях (CNY)
Трансформатор EE40 представляет собой высокочастотный трансформатор серии EE, часто используемый в качестве ключевого компонента импульсных источников питания для применений средней и большой мощности.
Основная информация приведена ниже

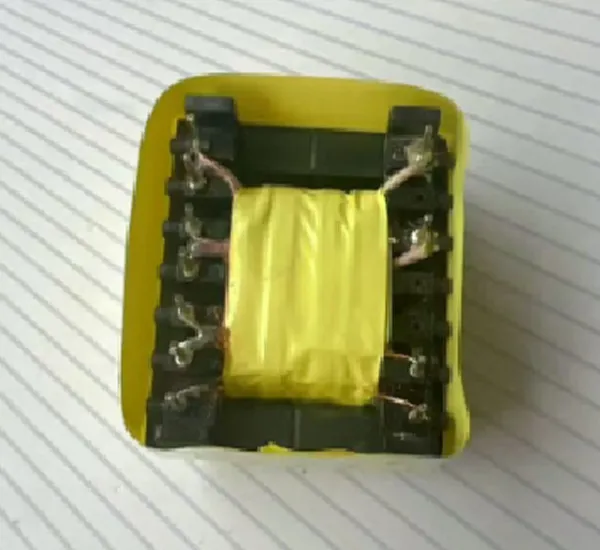

1. Основные параметры: Магнитопровод обычно выполнен из феррита марки PC40. Эффективная площадь поперечного сечения составляет 38 мм², площадь окна — 25,6 мм². Стандартный диапазон рабочих частот — 20 кГц – 500 кГц, мощность — 150–250 Вт. Конструкция, как правило, представляет собой вертикальный каркас с 6+6 выводами. Доступно изготовление по индивидуальному заказу с требуемым количеством витков и диаметром провода обмотки. Изделие соответствует стандартам UL, RoHS и другим применимым требованиям.
2. Ключевые особенности: Симметричная конструкция магнитопровода обеспечивает хорошую замкнутость магнитной цепи и удобство намотки. Отличные экранирующие свойства способствуют снижению электромагнитных помех при работе на высоких частотах. Материал обладает хорошей температурной стабильностью и низкими потерями в сердечнике, что соответствует требованиям к высокоэффективному преобразованию энергии в ВЧ-приложениях.
3. Типовые области применения: Широко используется в промышленных источниках питания, серверных блоках питания и мощных светодиодных драйверах. Также подходит для ИБП (UPS), оборудования связи, а также для таких применений, как развязка сигналов в инверторах и схемы управления импульсных источников питания.
