Трансформатор EPC46.5
В процессе производства применяется вакуумная пропитка с последующим отверждением в печи. В месте соединения магнитопровода и каркаса обычно наносится фиксирующий клей. В некоторых изделиях пространство между корпусом и магнитопроводом заполняется мягким компаундом.
Описание
маркер
Описание продукта

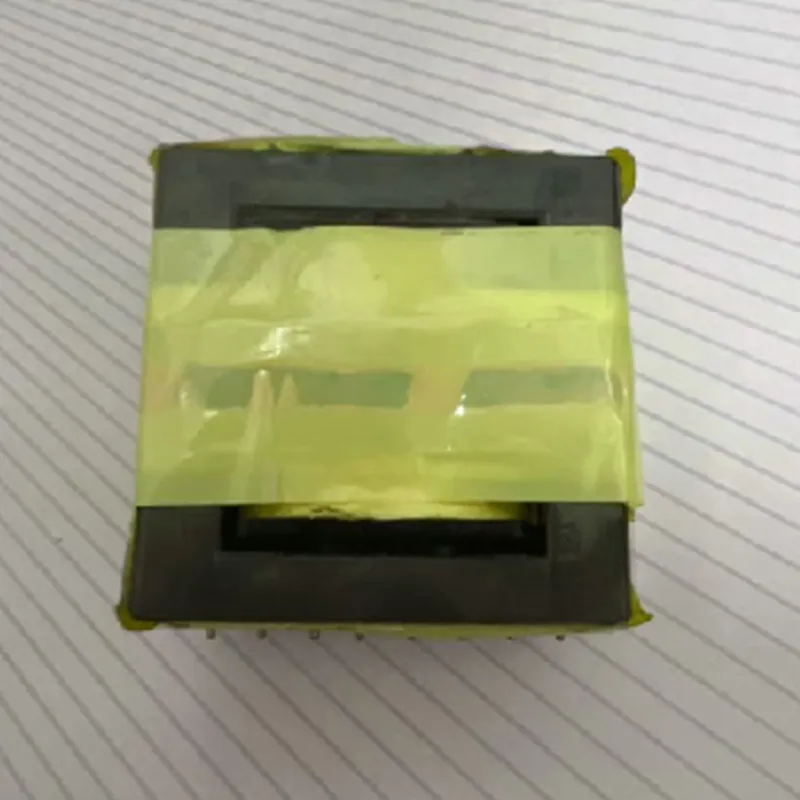

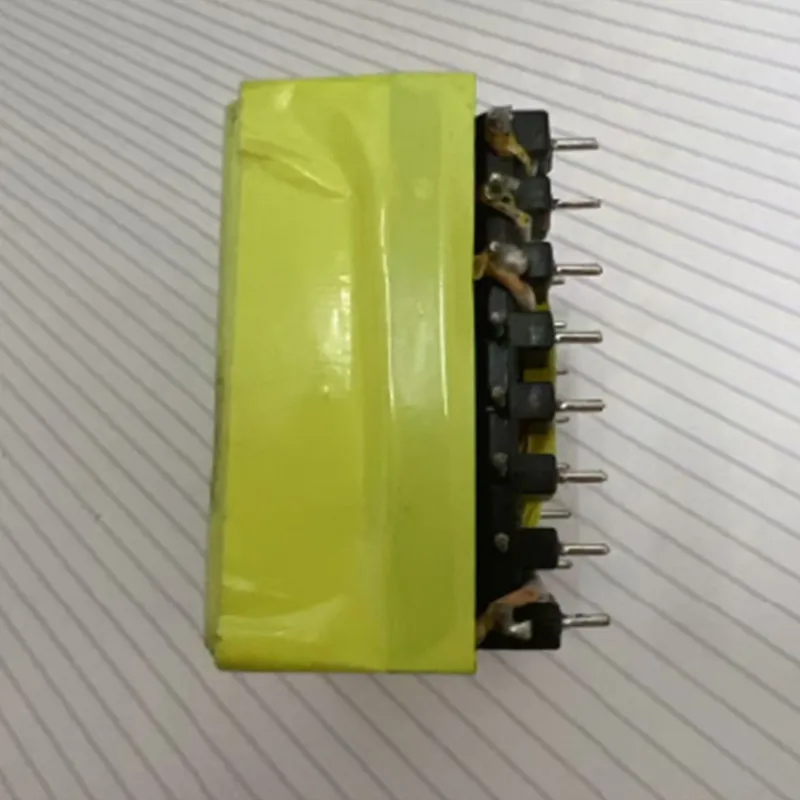

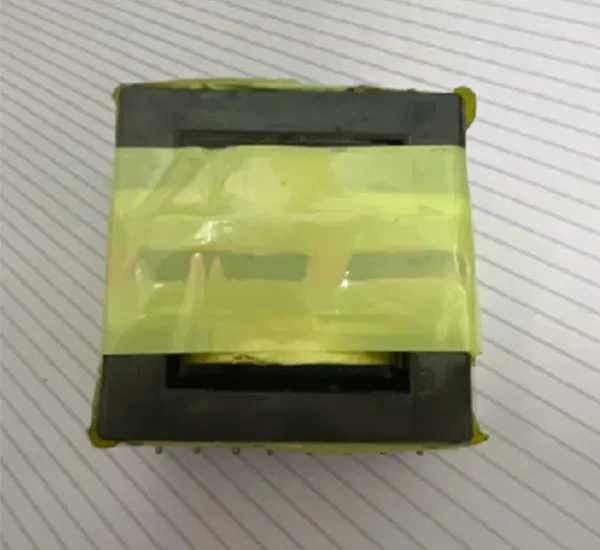

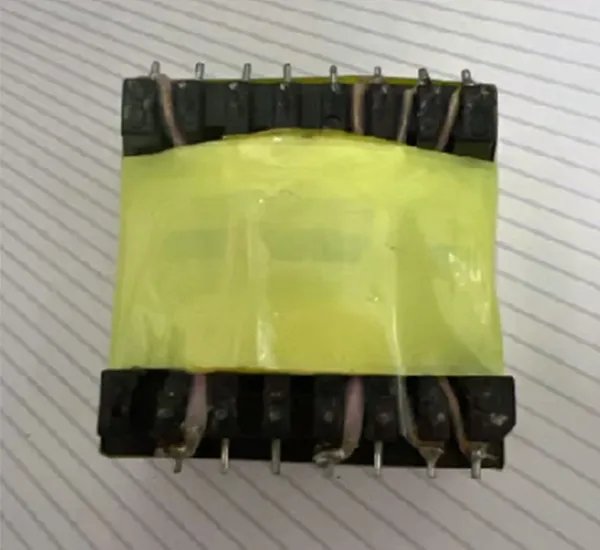

Спецификация изделия: Трансформатор EPC46.5
Модель: EUM-680S560MG
Цена: Включая НДС, в китайских юанях (CNY):
Трансформатор EPC46.5 — это высокочастотный трансформатор, широко используемый в мощных системах, как правило, изготавливаемый по индивидуальному заказу.
Основные параметры и области применения приведены ниже
1. Основные параметры: Типичный диапазон мощности составляет 50 Вт – 2 кВт, включая модели мощностью 600 Вт для адаптеров питания светодиодных устройств. Стандартный диапазон рабочих частот — 10–100 кГц, для некоторых исполнений может быть расширен до 20–500 кГц. Диапазон рабочих температур: от -40 °C до +125 °C. Обычно выполнен в виде горизонтальной конструкции с двумя каркасными катушками. Исполнение выводов каркаса: (9+9) PIN; неиспользуемые выводы могут быть удалены. Габаритные размеры одной горизонтальной модели составляют приблизительно 51 мм × 48 мм × 32 мм. Центральный керн магнитопровода часто подвергается шлифовке для формирования воздушного зазора.
2. Технология и особенности: В процессе производства применяется вакуумная пропитка с последующим отверждением в печи. В месте соединения магнитопровода и каркаса обычно наносится фиксирующий клей. В некоторых изделиях пространство между корпусом и магнитопроводом заполняется мягким компаундом. Это позволяет не только соответствовать требованиям по электрической прочности и изоляции, но и предотвращает падение индуктивности из-за расширения после заливки основного компаунда. Обмотки обычно выполняются из чистой медной проволоки. Для повышения стабильности во вторичных обмотках некоторых моделей может применяться технология параллельной намотки двумя проводами.
3. Основные области применения: Подходит для широкого спектра применений. Может использоваться в мощном оборудовании, таком как светодиодные источники питания, устройства для накопления энергии для наружного применения, инверторы. Также применим в электронном оборудовании с высокими требованиями к стабильности и безопасности, включая медицинские приборы, аппаратуру связи, лазерные установки.
