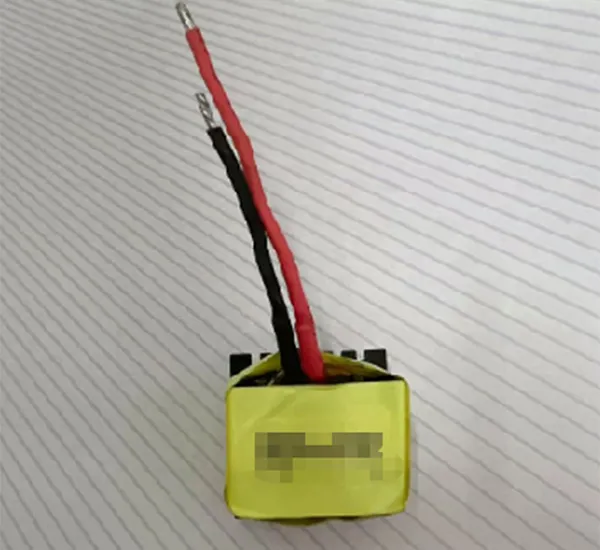

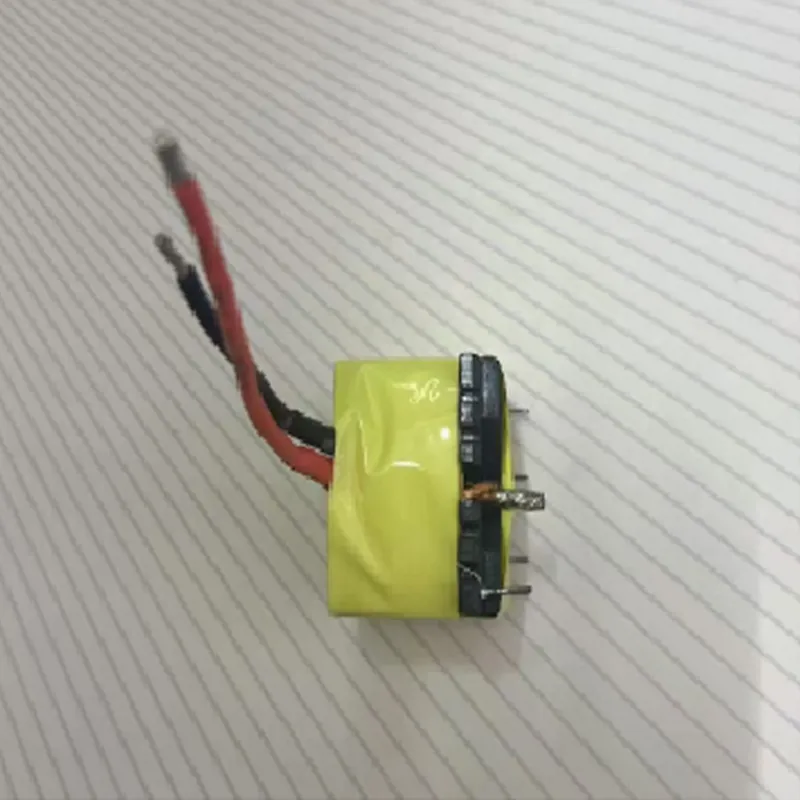

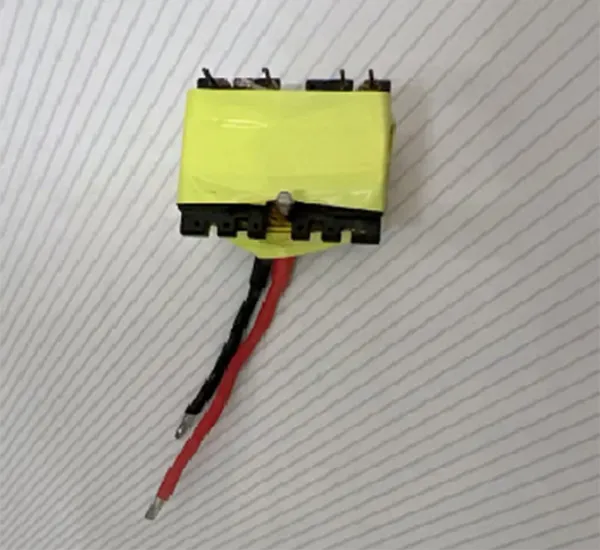

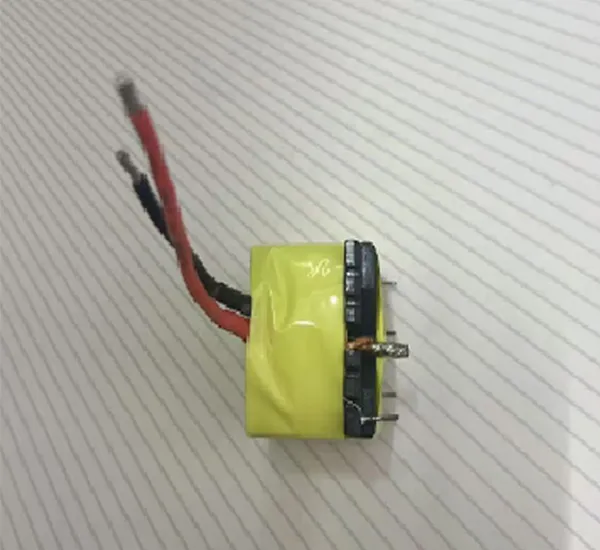

Трансформатор PQ3225
Рабочая частота обычно находится в диапазоне 20 кГц–500 кГц. Максимальная выходная мощность может достигать 350 Вт. Испытательное напряжение между первичной и вторичной обмотками составляет 3,75 кВ (переменного тока). Рабочий температурный диапазон — от -40 °C до +125 °C.
Описание
маркер
Описание продукта
Спецификация изделия: Трансформатор PQ3225
Модель: PQ3225
Цена: Включая НДС, в китайских юанях (CNY)：
Трансформатор PQ3225 является широко используемым высокочастотным трансформатором, в котором применяется ферритовый сердечник типа PQ.
Ниже представлено его описание
-Габаритные размеры: Обычно имеет вертикальное исполнение. Существует два распространенных типа каркаса: первый — длиной 34 мм, шириной 35 мм и высотой 24,0 мм; второй — длиной 34 мм, шириной 26 мм и высотой 26,0 мм.
-Электрические параметры: Рабочая частота обычно находится в диапазоне 20 кГц–500 кГц. Максимальная выходная мощность может достигать 350 Вт. Испытательное напряжение между первичной и вторичной обмотками составляет 3,75 кВ (переменного тока). Рабочий температурный диапазон — от -40 °C до +125 °C.
-Характеристики изделия: Обладает такими особенностями, как высокая мощность, экранированная магнитная цепь, низкий уровень электромагнитных помех, малое магнитное рассеяние, низкие потери и незначительная паразитная емкость.
-Области применения: Широко используется в таких сферах, как зарядные устройства для электромобилей, DC-DC преобразователи, управляющие трансформаторы, источники питания для ноутбуков, инверторные источники питания, источники бесперебойного питания (ИБП/UPS), телекоммуникационные источники питания и других.
