Трансформатор PQ5030
PQ5030 представляет собой мощный высокочастотный трансформатор серии PQ, в котором обычно используется ферритовый сердечник из марганцево-цинкового материала. Он предназначен для мощных и компактных установок.
Описание
маркер
Описание продукта

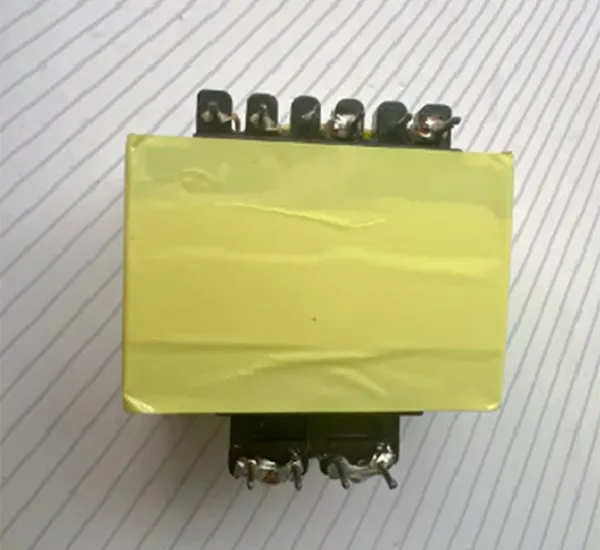

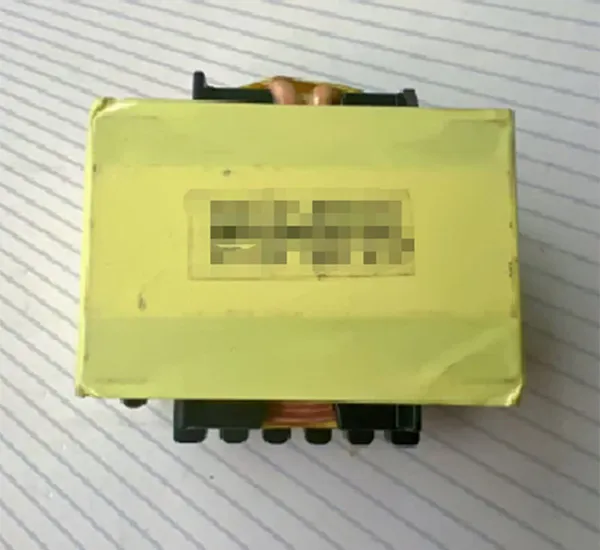

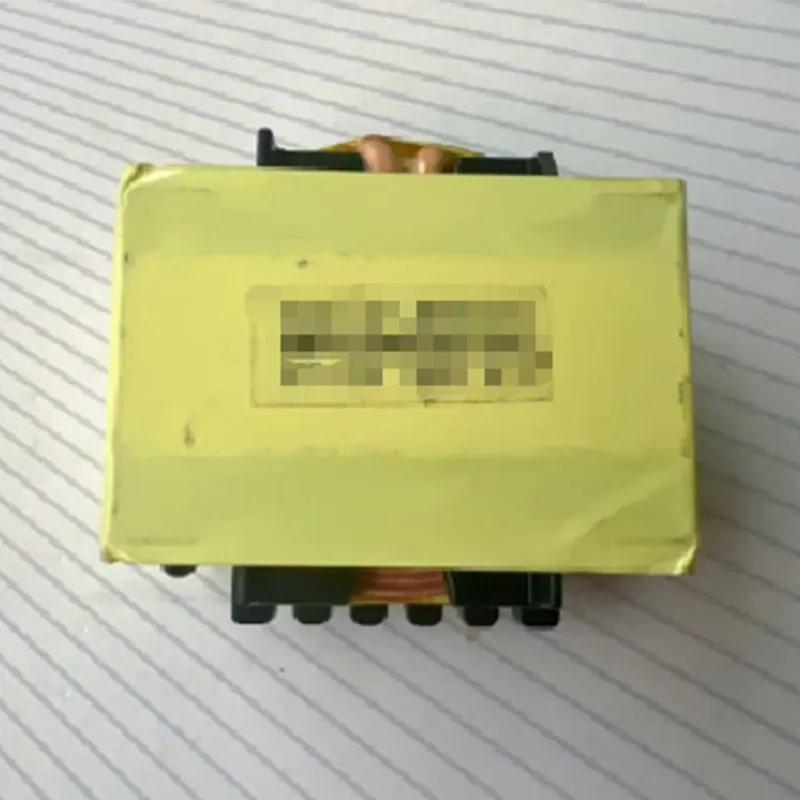

Спецификация изделия: Трансформатор PQ5030
Модель: 1K2S740DT
Цена: Включая НДС, в китайских юанях (CNY)：
PQ5030 представляет собой мощный высокочастотный трансформатор серии PQ, в котором обычно используется ферритовый сердечник из марганцево-цинкового материала. Он предназначен для мощных и компактных установок.
Ключевая информация приведена ниже
1.Ключевые параметры: Трансформатор обладает широким диапазоном мощности: стандартные модели варьируются от 50 Вт до 1000 Вт, а исполнения под заказ могут достигать 1500 Вт. Его рабочий температурный диапазон составляет от -40 °C до +130 °C, и он адаптирован для высокочастотных режимов работы. Параметры магнитопровода включают объем 24500 мм³, эффективную площадь поперечного сечения 329 мм² и вес приблизительно 140,1 г. Конструктивно изделие выполнено преимущественно в вертикальном исполнении для монтажа, при этом поддерживается изготовление по индивидуальным размерам.
2.Ключевые характеристики: Магнитопровод обычно изготавливается из материалов P44, P95 и аналогичных, что обеспечивает низкие потери, небольшой тепловой нагрев и высокую помехозащищенность. Конструкция отличается компактностью при сохранении способности передавать высокую мощность, а также низкой стоимостью сборки и легкостью соответствия требованиям стандартов безопасности. Поддерживается изготовление по спецификациям заказчика (OEM/ODM), в процессе производства могут быть индивидуализированы код даты производства, упаковка и другие параметры для адаптации к требованиям различного оборудования.
3. Основные области применения: Широко используется в различных типах импульсных источников питания, а также подходит для бытовой техники, электронного коммуникационного оборудования и устройств, работающих на возобновляемых источниках энергии. Одновременно может применяться в медицинском оборудовании, электросчетчиках и автомобильной электронике — то есть в сценариях, предъявляющих повышенные требования к мощности и стабильности работы.
