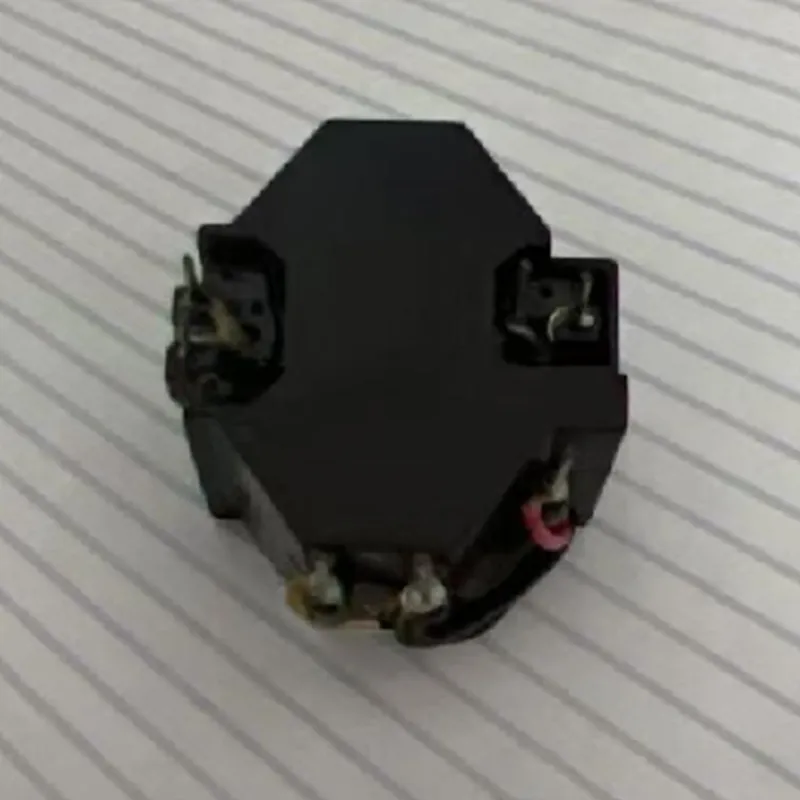

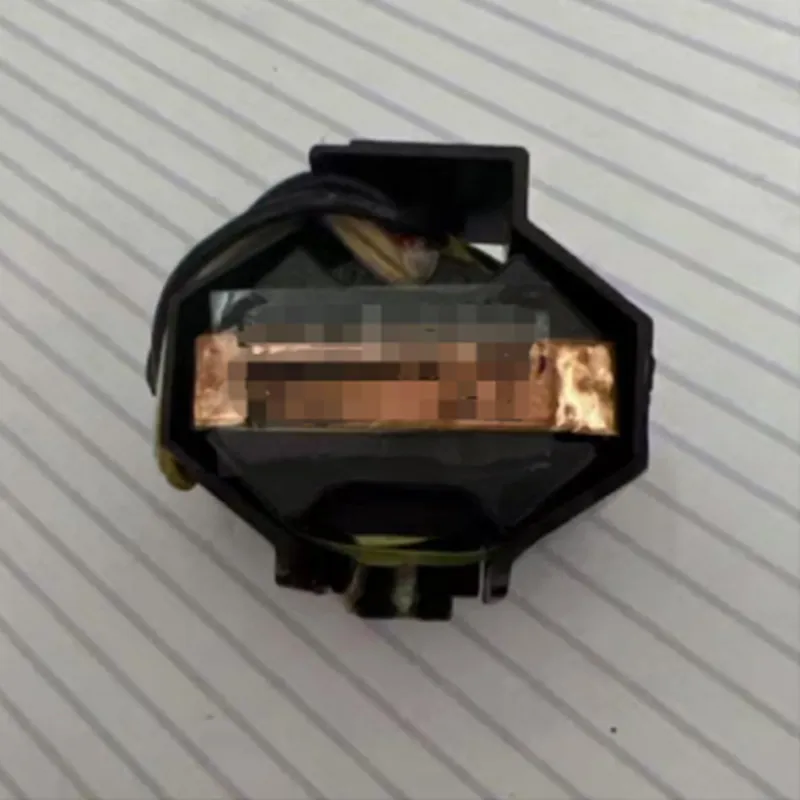

Трансформатор RM8
Трансформатор RM8 представляет собой высокочастотный трансформатор серии RM, который обычно используется в сочетании с ферритовым магнитопроводом и подходит для различных электронных устройств.
Описание
маркер
Описание продукта

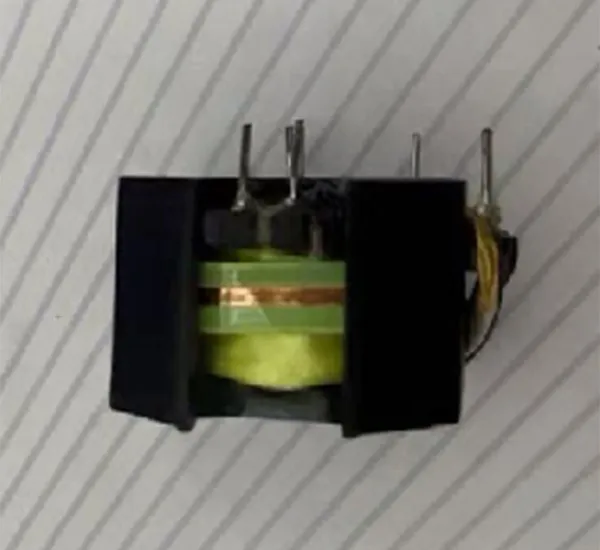

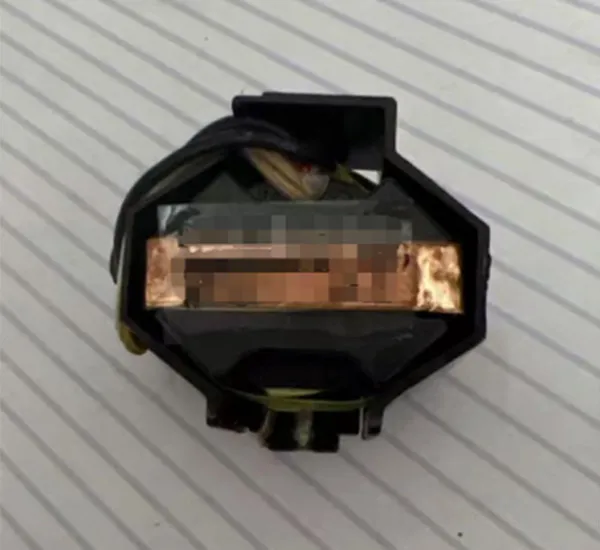

Спецификация изделия: Трансформатор RM8
Модель: EUC-026S140PS
Цена: Включая НДС, в китайских юанях (CNY)：
Трансформатор RM8 представляет собой высокочастотный трансформатор серии RM, который обычно используется в сочетании с ферритовым магнитопроводом и подходит для различных электронных устройств.
Ключевая информация приведена ниже
1.Ключевые параметры: Стандартный диапазон рабочей частоты составляет 20–500 кГц, при этом отдельные модели под заказ могут быть расширены до 1 кГц – 1 МГц. Типичная выходная мощность находится в пределах 30–80 Вт, а исполнения под заказ могут достигать 1–3000 Вт. Рабочий температурный диапазон обычно составляет от -40°C до +125°C, что обеспечивает устойчивость к сложным условиям эксплуатации. Конфигурация выводов может быть различной: 2+2, 4+4, 6+2 и другие. Например, габариты вертикального каркаса с конфигурацией 4+4 составляют приблизительно 25.3 мм × 15.8 мм × 18.2 мм, а каркас с боковым расположением выводов 2+2 имеет размеры около 33.5 мм × 16.5 мм × 9.5 мм.
2.Ключевые характеристики: Обладает высокой степенью замкнутости магнитной цепи, низким уровнем магнитного рассеяния и высокой помехозащищенностью, обеспечивая эффективное электромагнитное экранирование. Каркас преимущественно изготавливается из фенольного материала класса UL94V-0, что адаптирует его для автоматизированного монтажа. Одновременно поддерживается индивидуальное изготовление (OEM), позволяющее соответствовать требованиям различных схем.
3.Основные области применения: Сфера применения широка — трансформатор используется в стандартных областях, таких как импульсные источники питания, драйверы светодиодов (LED), бытовая техника и телекоммуникационное оборудование. Также он применяется в устройствах, предъявляющих повышенные требования к стабильности работы: мониторинговое оборудование, медицинские приборы, принтеры и другие.
