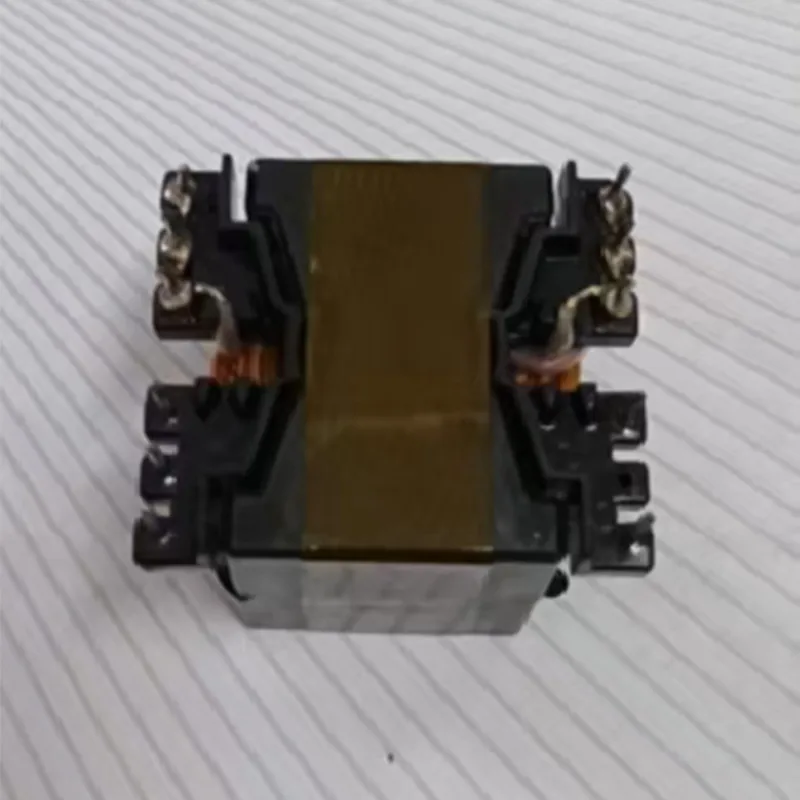

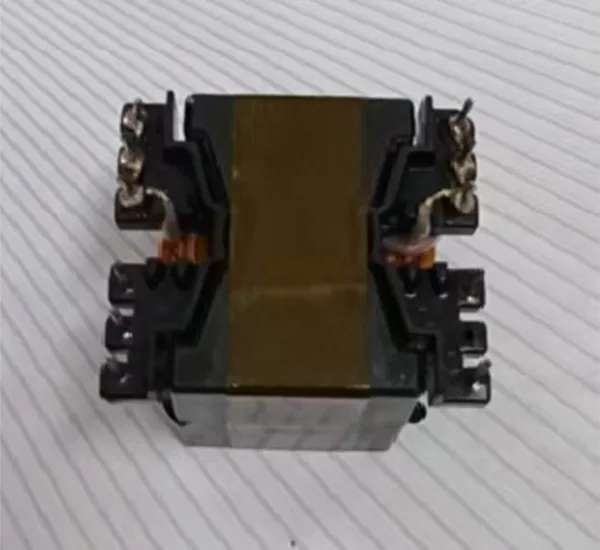

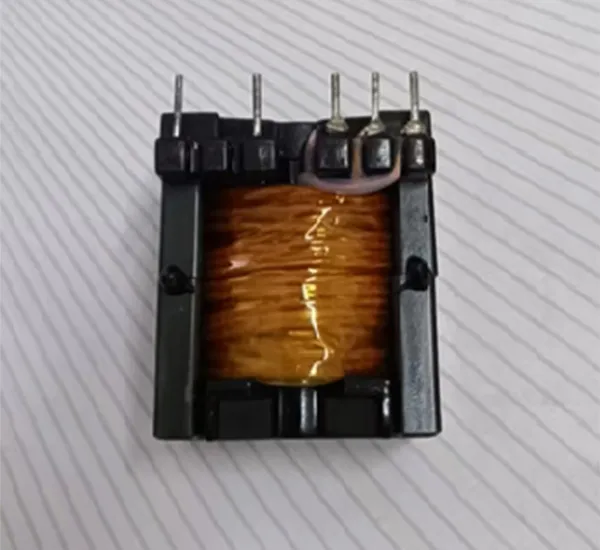

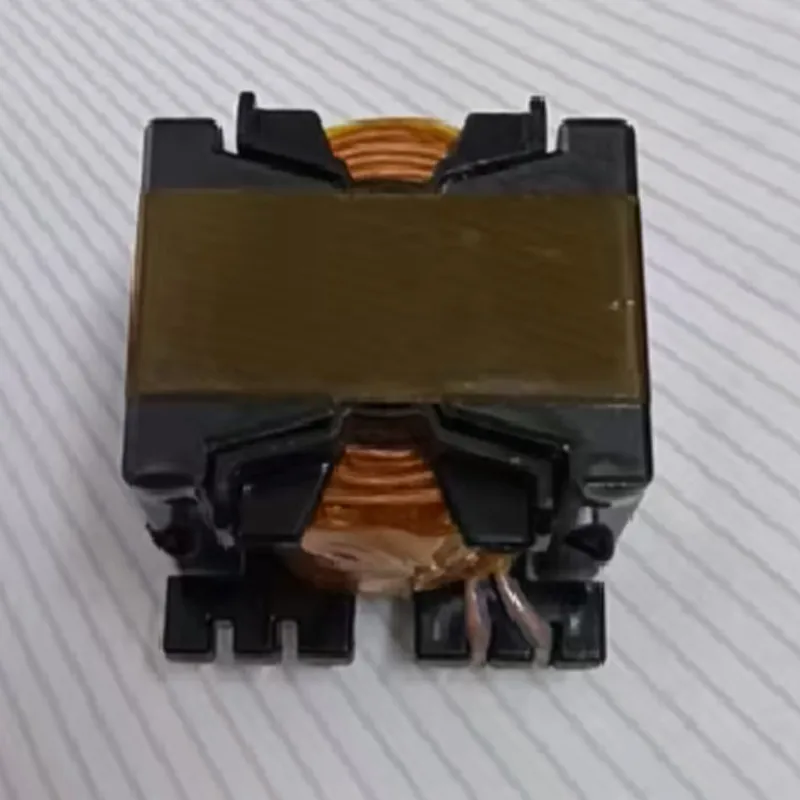

Трансформатор UPPQ3535
PQ3535 PFC-дроссель представляет собой высокочастотный дроссель серии PQ, предназначенный для схем PFC (коррекции коэффициента мощности). Его основная функция заключается в повышении коэффициента мощности источника питания и снижении гармонических помех.
Описание
маркер
Описание продукта
Спецификация изделия: Трансформатор PQ3535
Модель: PQ3535
Цена: Включая НДС, в китайских юанях (CNY)：
PQ3535 PFC-дроссель представляет собой высокочастотный дроссель серии PQ, предназначенный для схем PFC (коррекции коэффициента мощности). Его основная функция заключается в повышении коэффициента мощности источника питания и снижении гармонических помех.
Ниже приведена ключевая информация о нем
1. Ключевые параметры: Магнитопровод обычно изготавливается из ферритовых материалов, таких как N95, PC40, с эффективной площадью поперечного сечения в основном в диапазоне 171–190 мм². Типичный диапазон мощности составляет 500–1000 Вт. Например, в схеме на 1 кВт с применением данного дросселя, ток насыщения может достигать 19 А, а сопротивление постоянному току (DCR) — примерно 50 мОм. Рабочая частота соответствует требованиям высокочастотных PFC-схем, что способствует снижению высокочастотных потерь.
2. Отличительные характеристики: Магнитопровод PQ отличается массивной центральной колонной и высокими экранирующими свойствами, что позволяет существенно снизить уровень электромагнитных помех. При выполнении обмотки плоской проволокой дополнительно подавляется скин-эффект, уменьшается сопротивление постоянному току и снижаются потери мощности. Кроме того, верхняя и нижняя поверхности магнитопровода имеют плоскую форму, что обеспечивает плотный контакт с радиатором и повышает эффективность теплоотвода, удовлетворяя требованиям к температурному режиму при длительной работе PFC-схем на высоких частотах.
3. Типичные области применения: Широко используется в двухтактных PFC-источниках питания мощностью порядка 1 кВт, мощных импульсных источниках питания. Также подходит для PFC-каскада в таких устройствах, как бортовые зарядные устройства для электромобилей, серверные источники питания, солнечные инверторы, и может применяться в модулях коррекции мощности промышленных источников питания.
