Трансформатор ATQ27
Основные параметры: Магнитопровод выполнен из материала PC95, эффективная площадь поперечного сечения составляет 131,8 мм², диапазон мощности охватывает 100–120 Вт. Доступны различные конструктивные исполнения, включая сверхтонкое и стандартное вертикальное.
Описание
маркер
Описание продукта

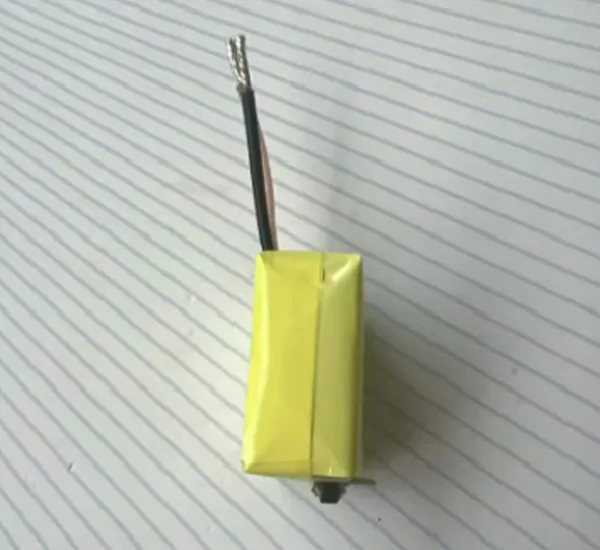

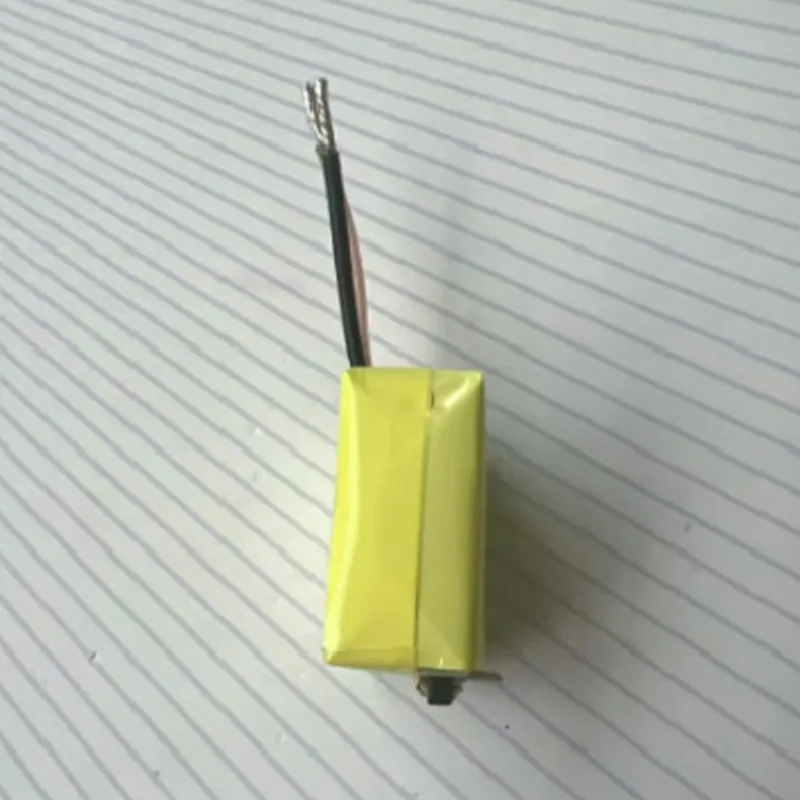

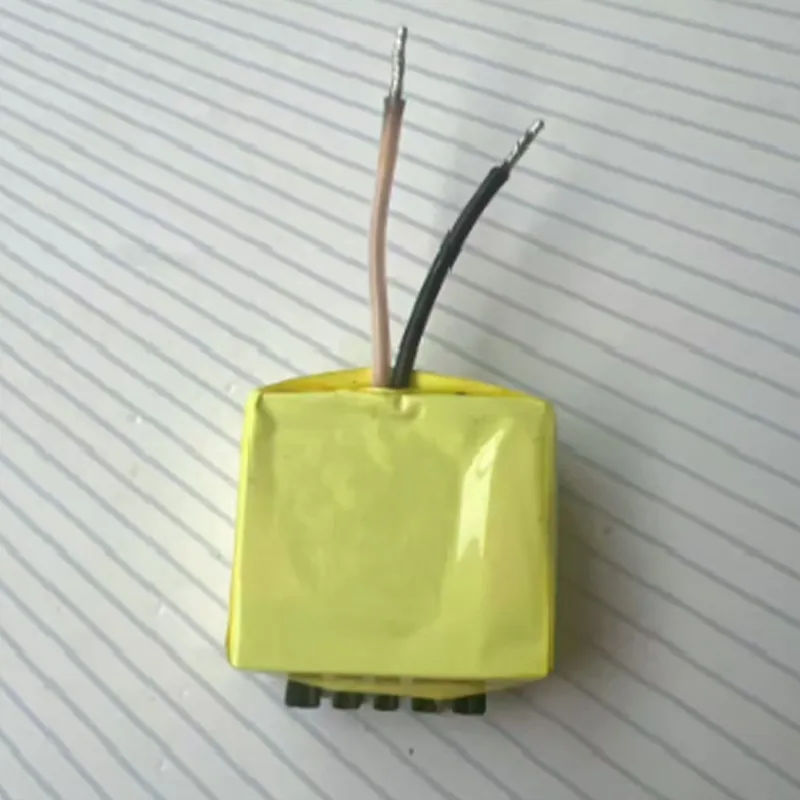

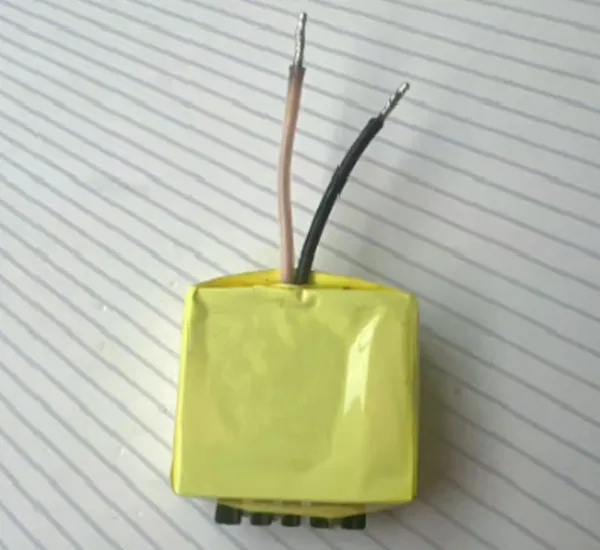

Спецификация изделия: Трансформатор ATQ27
Модель: ATQ
Цена: Включая НДС, в китайских юанях (CNY):
ATQ27 представляет собой высокочастотный трансформатор, предназначенный для применения в системах средней и большой мощности. Он широко используется в мощных адаптерах.
Ключевая информация приведена ниже
1. Основные параметры: Магнитопровод выполнен из материала PC95, эффективная площадь поперечного сечения составляет 131,8 мм², диапазон мощности охватывает 100–120 Вт. Доступны различные конструктивные исполнения, включая сверхтонкое и стандартное вертикальное. Например, модель на 120 Вт с корпусом имеет габариты: длина 29,6 мм, ширина 29,7 мм, высота 19,7 мм. Исполнение выводов: 5+4 контактов. Рабочая частота: 50 кГц – 1 МГц. Диапазон рабочих температур: от -40 °C до +125 °C.
2. Ключевые особенности: Малые габариты и низкая высота профиля. Высокое сопротивление изоляции и электрическая прочность. Высокая помехоустойчивость и стабильная работа в сложных условиях эксплуатации. Возможность изготовления по индивидуальному заказу с требуемыми параметрами обмоток, напряжения и другими характеристиками для адаптации под различные требования источников питания.
3. Типовые области применения: В первую очередь предназначен для адаптеров и источников питания мощностью 100–120 Вт. Также подходит для источников питания прецизионных приборов, медицинского оборудования, промышленных источников питания, модулей питания программируемых АТС и другого оборудования. Может использоваться в узлах преобразования энергии соответствующих источников питания большой мощности.
